氣動球閥

多儀閥門球閥氣動球閥系列
氣動三片式球閥

氣動三片式球閥

  • 閥門型號:Q611F,Q611H
  • 通徑規格:DN10~DN100
  • 結構形式:O型浮動直通式
  • 閥體材質:不銹鋼304、不銹鋼316、不銹鋼316L等
  • 公稱壓力:PN10、PN16、PN25、PN40、PN64
  • 適用溫度:-40~425℃
  • 應用范圍:蒸汽、氣體、液體、油品、腐蝕性介質
  • 產品特點:體積小,密封可靠,使用壽命長,拆裝簡單,維修方便
氣動三片式球閥簡介:

氣動三片式球閥是由三片式球閥與氣動執行器連接組成,采用三段式結構,由左右兩片閥體與中間閥體組成,再用螺栓連接成一體,具有拆裝簡單維修方便等優點。氣動三片式球閥根據作用形式分為雙作用和單作用,單作用形式具有彈簧復位功能,可在遇到故障或沒有氣源時,自動歸位到開啟或關閉的狀態。氣動三片式球閥通過壓縮空氣為動力源,帶動閥芯做0-90度的來回轉動,即可實現對閥門的開關動作,在各個行業得到廣泛應用,是常見的控制閥門。

氣動三片式球閥優點:

1,采用三段式閥體,螺紋連接,結構緊湊,重量輕,從高真空至高壓力都可應用。
2,
外形小巧,節約安裝空間,特別適用于機械體積小空間狹窄的工況當中。
3,螺紋三片式氣動球閥密封可靠,使用壽命長,開關動作迅速,檢修起來方便,易拆裝。
氣動三片式球閥零件材料:

左右:閥體 WCB、CF8、CF8M、CF3M
閥座:PEFE、PPL、304、316
球體:WCB、CF8、CF8M、CF3M
密封圈:聚四氟乙烯、金屬硬密封
中閥體:WCB、CF8、CF8M、CF3M
閥桿:2Cr13304、316、316L
填料壓蓋:WCB、CF8、CF8M、CF3M
可選附件:限位開關、定位器、電磁閥、減壓閥

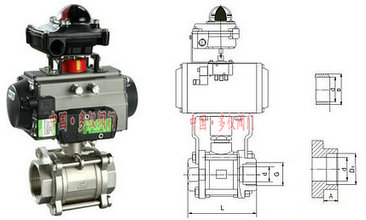

氣動三片式球閥結構圖
氣動三片式球閥結構圖
氣動三片式球閥技術參數:

公稱通徑DN10~DN100(mm)
公稱壓力PN1.0、1.6、2.5、4.0、6.4MPa
連接方式內螺紋
氣源驅動壓縮空氣4-7bar
溫度范圍
軟密封:-30~180℃;硬密封:-40~425℃
閥體結構三片式球閥
密封材料聚四氟乙烯(F)、對位聚苯(PPL)、金屬硬密封(H)
適用介質氣體、液體、油類、腐蝕性介質等
閥體材質開關模式(開關兩位控制),調節型(4-20mA信號)

三片式球閥與一片式二片式區別:

一片式球閥是一體式的,由一個塞頭將球體固定,屬于整體式的閥體,常用于小尺寸的閥門。
二片式球閥為兩部分組成,由兩片閥體夾住球體固定的,維修相對復雜,中間的螺絲松緊度很關鍵,關系到是否泄露的可能。
三片式球閥由左右兩片閥體與中間閥體組成,再由兩邊帶頸法蘭夾住,其壓力比其他兩種球閥承受的壓力要高些。

一般情況下內絲球閥多用一片式或三片式,而三片式球閥一般多為精鑄閥門,二片式多用于法蘭閥門。

相關產品:  電動三片式球閥     氣動螺紋球閥
